Unterkonstruktion Schwarz Schrägdach Standardziegel für 2 Module

Dieses Set ist ausgelegt für die Montage von 2 Solarmodulen auf einem Schrägdach.

Achtung:

• Die Schrauben für die Unterkonstruktion (Holzsparren) sind nicht im Set enthalten.
• Dieses Montageset eignet sich nur für Module mit einer Höhe von 30mm!

Technische Daten Edelstahl 1.4016 Dachhaken:

• Material: Edelstahl (82% Ferritstahl, 18% Chrom, sandgestrahlt, magnetisch)
• Maße Flachstahl: 30 x 5mm
• Bohrungen: 8 x 9mm
• M10 Edelstahl Schraube und Mutter
• Langloch: 40 x 10mm
• Höhe: 40 – 50 mm
• Gewicht ca. 0,7 kg
• 4 mm Grundplatte
• Zur Montage unserer Solaranlagen, Solarthermie und Photovoltaikanlagen
• WNr. 1.4016 (X6Cr17), AISI 430
• 3-Fach verstellbarer Dachhaken 1.4016 zur Montage von Vakuumröhrenkollektoren.

Technische Daten Aluminium-Schiene Schwarz - 1,2 Meter

• Farbe: schwarz
• Material: Aluminium
• Maße: 40 mm x 40 mm
• Nut unten: M10 Schraube
• Nut oben: M8 Schraube

Technische Daten Modulmittelklemme ALU schwarz 28-35mm inkl. M8 Edelstahlinbusschraube und Feder

• Farbe: schwarz
• Länge: 70mm
• Höhe: variabel für Module von 28-35mm Höhe
• Modulabstand: 2cm
• Schraube: M8
• Material Profil: Alu
• Material Schraube: Edelstahl

Technische Daten Modulendklemme ALU schwarz - 30mm

• Farbe: schwarz
• Länge: 70mm
• Höhe: variabel für Module von 28-35mm Höhe
• Modulabstand: 2cm
• Schraube: M8
• Material Profil: Alu
• Material Schraube: Edelstahl

Technische Daten Hammerkopfschraube mit Sperrzahnmutter M10x25mm Edelstahl

• Hammerkopfschraube: M10x25mm Edelstahl V2A
• Sperrzahnmutter: M10 Edelstahl V2A

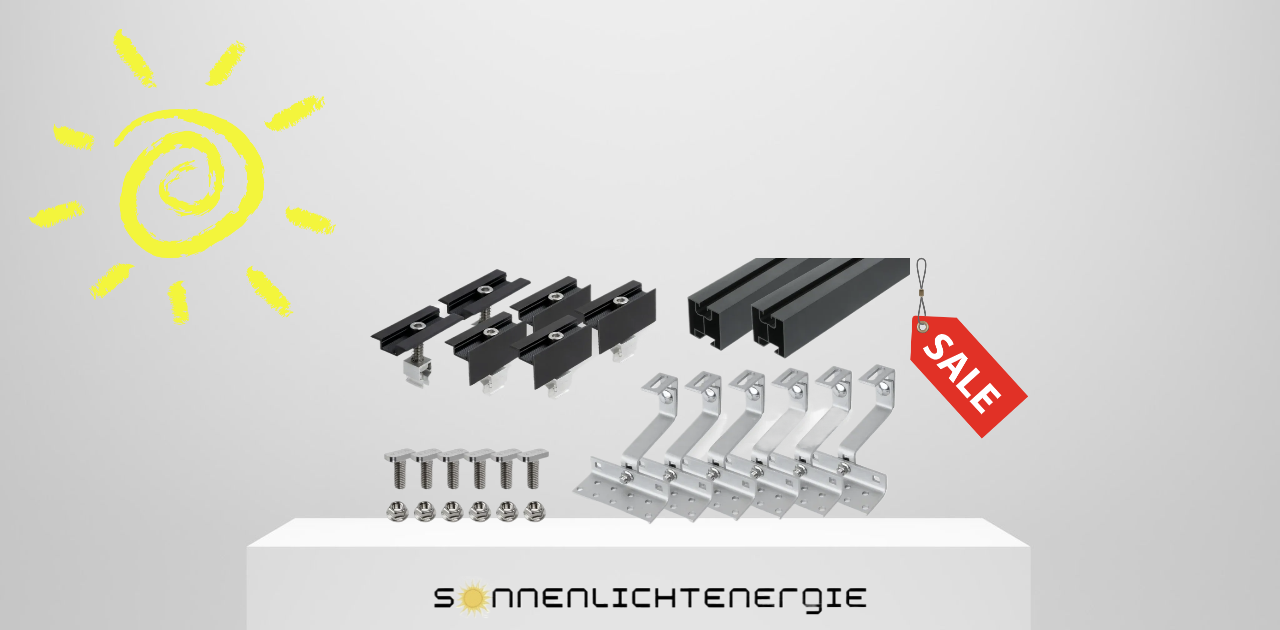

Lieferumfang für 2 Solar Module:

• 2 Stück Modulmittelklemme ALU schwarz 28-35mm
• 4 Stück Modulendklemme ALU schwarz - 30mm
• 14 Stück Hammerkopfschraube mit Sperrzahnmutter M10x25mm Edelstahl
• 6 Stück Edelstahl 1.4016 Dachhaken
• 4 Stück Aluminium-Schiene Schwarz - 1,2 Meter
• 2 Stück Classic Flachverbinder 4 Loch

Sollten Sie eine höhre Modulanzahl haben, wird das Set einsprechend multipliziert!!
